Vai trò của tủ điều khiển động cơ MCC trong hệ thống sản xuất tự động

Trong thời đại sản xuất hiện đại và tự động hóa ngày càng phát triển, tủ điều khiển động cơ MCC đóng vai trò then chốt trong việc vận hành và kiểm soát toàn bộ hệ thống động cơ điện trong nhà máy. Không chỉ đảm bảo an toàn điện, tủ MCC còn giúp doanh nghiệp tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và nâng cao năng suất. Vậy tủ điều khiển MCC là gì? Hoạt động như thế nào? Và tại sao nó lại quan trọng đến vậy trong sản xuất tự động? Cùng Thuận Thiên Phát tìm hiểu chi tiết qua bài viết sau.

Tủ điều khiển động cơ MCC là gì?

Tủ điều khiển động cơ MCC (Motor Control Center) là hệ thống thiết bị điện được thiết kế để điều khiển, bảo vệ và vận hành các động cơ điện trong nhà máy, phân xưởng sản xuất. Tủ MCC thường bao gồm các thiết bị đóng cắt (Contactor, MCCB), bộ khởi động mềm (Soft starter), biến tần (Inverter), relay nhiệt, rơ-le bảo vệ và các bộ điều khiển lập trình (PLC).

Mỗi tủ điều khiển động cơ MCC có thể điều khiển nhiều động cơ khác nhau, tùy theo sơ đồ điều khiển và mục đích sử dụng trong hệ thống.

Cấu tạo cơ bản của tủ điều khiển động cơ MCC

Tủ điều khiển động cơ MCC được thiết kế dạng khối hoặc dạng mô-đun (Modular), dễ dàng lắp ráp, bảo trì và mở rộng. Một tủ MCC điển hình thường bao gồm các thành phần sau:

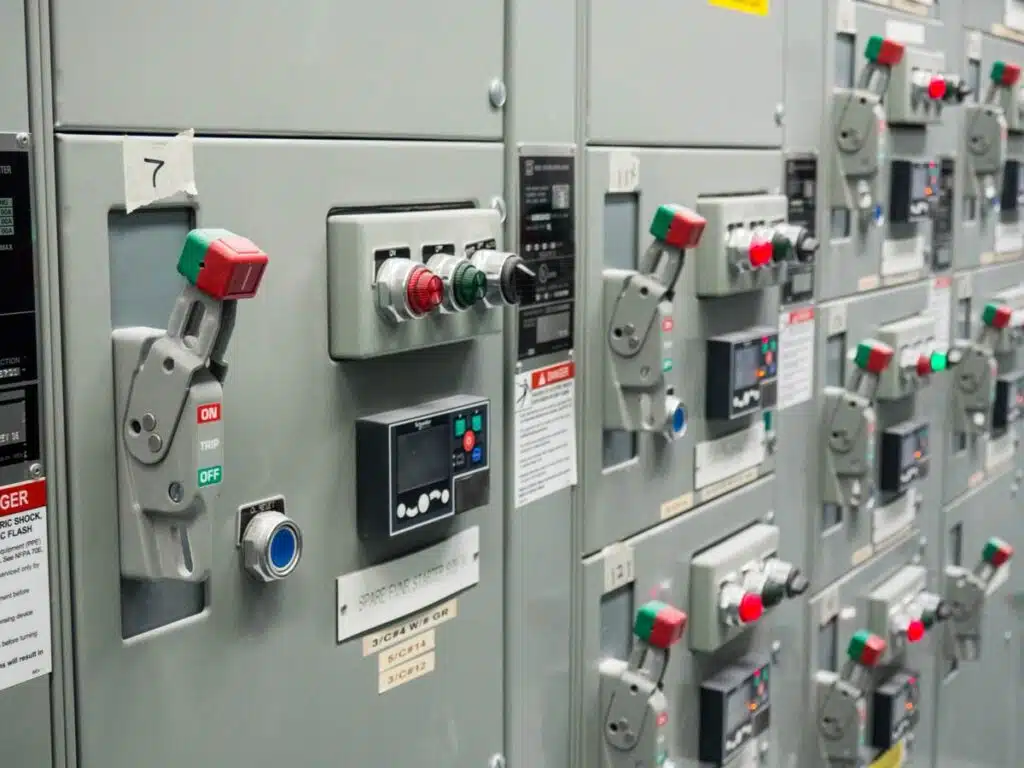

• Ngăn kéo động cơ (Motor Drawers): Mỗi ngăn kéo điều khiển một động cơ riêng biệt, có thể rút ra để kiểm tra hoặc thay thế mà không ảnh hưởng đến phần còn lại.

• Contactor & Overload Relay: Thiết bị điều khiển và bảo vệ động cơ khỏi tình trạng quá tải, ngắn mạch.

• Biến tần (Inverter): Dùng để điều khiển tốc độ động cơ, tiết kiệm năng lượng và tăng độ chính xác trong sản xuất.

• PLC hoặc bộ điều khiển logic: Điều khiển các chuỗi hoạt động theo lập trình sẵn.

• Thiết bị giám sát và bảo vệ: Aptomat (MCCB), đồng hồ đo dòng/áp, rơ-le bảo vệ pha, báo lỗi…

• Hệ thống thanh cái (Busbar): Phân phối nguồn điện đến từng ngăn điều khiển động cơ.

Vai trò của tủ điều khiển động cơ MCC trong hệ thống sản xuất tự động

1. Tự động hóa quy trình vận hành

Trong các nhà máy hiện đại, việc khởi động, dừng, điều chỉnh tốc độ và giám sát hoạt động của hàng chục đến hàng trăm động cơ là điều bắt buộc. Tủ điều khiển động cơ MCC tích hợp PLC và biến tần cho phép lập trình tự động các quy trình hoạt động như:

• Chạy tuần tự các động cơ theo chu kỳ sản xuất

• Giám sát lỗi và tự động ngắt khi có sự cố

• Điều chỉnh tốc độ động cơ theo tải

Điều này giúp giảm sự phụ thuộc vào thao tác thủ công, giảm sai sót và tăng hiệu quả sản xuất.

2. Giảm thiểu thời gian ngừng hoạt động

Một trong những yếu tố ảnh hưởng đến lợi nhuận sản xuất là thời gian downtime – thời gian máy móc dừng do lỗi hoặc bảo trì. Với cấu trúc mô-đun, tủ MCC cho phép kỹ thuật viên rút từng ngăn kéo để kiểm tra hoặc thay thế mà không cần tắt toàn bộ hệ thống. Điều này giúp:

• Bảo trì nhanh chóng, không gián đoạn dây chuyền

• Dễ dàng thay thế thiết bị bị lỗi

• Tăng tính linh hoạt trong vận hành

3. Nâng cao độ an toàn trong sản xuất

Tủ điều khiển động cơ MCC được thiết kế đạt chuẩn IP chống bụi, chống nước, kết hợp với hệ thống bảo vệ điện toàn diện:

• Rơ-le nhiệt và quá dòng bảo vệ động cơ khi quá tải

• Bảo vệ mất pha, ngược pha, chạm đất

• Ngắt nguồn tự động khi phát hiện sự cố

Nhờ đó, người vận hành và toàn bộ dây chuyền sản xuất được bảo vệ tối đa khỏi các tai nạn điện nguy hiểm.

4. Tiết kiệm điện năng

Biến tần tích hợp trong tủ MCC cho phép điều chỉnh tốc độ động cơ theo tải thực tế, từ đó:

• Giảm tiêu thụ điện năng không cần thiết

• Giảm hao mòn cơ học, tăng tuổi thọ động cơ

• Tối ưu hóa chi phí vận hành

Trong các ngành như xử lý nước, sản xuất xi măng, thực phẩm hay giấy – việc điều chỉnh tốc độ bơm, quạt, trục quay… là cực kỳ quan trọng.

Ứng dụng thực tế của tủ điều khiển động cơ MCC

Tủ điều khiển động cơ MCC hiện đang được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Ngành sản xuất giấy & bột giấy: Điều khiển bơm bột, động cơ ép giấy, quạt hút…

• Ngành xử lý nước: Điều khiển máy bơm nước, bơm hóa chất, hệ thống sục khí.

• Ngành xi măng & vật liệu xây dựng: Quạt, băng tải, động cơ nghiền.

• Ngành thực phẩm & đồ uống: Dây chuyền đóng gói, trộn, sấy…

• Ngành hóa chất & dược phẩm: Kiểm soát quá trình phản ứng, trộn nguyên liệu.

So sánh tủ điều khiển động cơ MCC và tủ điện thông thường

Tiêu chí	Tủ MCC	Tủ điện thông thường
Chức năng	Điều khiển nhiều động cơ	Phân phối điện, điều phối đơn lẻ
Khả năng mở rộng	Cao, dạng mô-đun	Hạn chế
An toàn và bảo vệ	Đầy đủ tính năng bảo vệ động cơ	Cơ bản
Bảo trì	Dễ dàng thay thế từng mô-đun	Phải ngắt toàn bộ tủ
Ứng dụng	Hệ thống sản xuất tự động	Phân phối điện dân dụng hoặc đơn giản hơn

Trong hệ thống sản xuất tự động hiện đại, tủ điều khiển động cơ MCC không chỉ đơn thuần là thiết bị điện mà còn là “trung tâm thần kinh” giúp vận hành toàn bộ dây chuyền một cách hiệu quả, an toàn và tối ưu. Việc đầu tư đúng vào hệ thống tủ MCC không chỉ giúp doanh nghiệp vận hành trơn tru, mà còn tiết kiệm chi phí dài hạn.

Nếu bạn đang tìm kiếm giải pháp tủ điều khiển động cơ MCC chất lượng, hay bất kỳ tủ điện thiết kế theo yêu cầu – hãy để Thuận Thiên Phát đồng hành cùng bạn.
